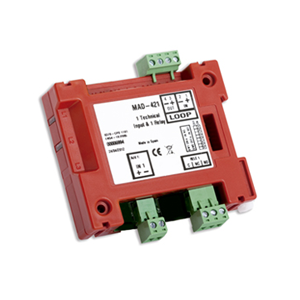

Detnov MAD-421-I je adresabilni upravljačko-nadzorni modul sa jednim nadziranim tehničkim ulazom, jednim beznaponskim relejnim izlazom i ugrađenim izolatorom kratkog spoja. Namijenjen je za povezivanje i upravljanje različitim tehničkim uređajima u adresabilnim sistemima dojave požara. Modul omogućava nadzor uređaja sa NO (normalno otvorenim) ili NC (normalno zatvorenim) kontaktima te upravljanje perifernim uređajima putem relejnog izlaza sa C, NO i NC kontaktima. Ugrađeni izolator automatski odvaja dio petlje u slučaju kratkog spoja, čime povećava pouzdanost i sigurnost rada sistema.

Tehnički ulaz i relejni izlaz rade nezavisno i zauzimaju dvije adrese u adresabilnoj petlji. Modul se napaja direktno sa petlje, bez potrebe za dodatnim napajanjem. Opremljen je LED indikatorima statusa, odvojivim priključnim klemama do 2,5 mm² te omogućava montažu na DIN šinu ili zid pomoću BOX-ONE kućišta. Certificiran je prema standardima EN 54-18 i EN 54-17.

Karakteristike

• Adresabilni modul sa jednim tehničkim ulazom i jednim relejnim izlazom
• Ugrađeni izolator kratkog spoja
• Jedan nadzirani NO ili NC ulaz (konfigurabilan)
• Jedan beznaponski relejni kontakt (C, NO, NC)
• Ulaz i izlaz rade nezavisno
• Koristi dvije adrese u adresabilnoj petlji
• Napajanje direktno sa adresabilne petlje
• LED indikatori statusa
• Odvojive priključne kleme do 2,5 mm²
• Mogućnost montaže na DIN šinu ili zid
• Kompatibilan sa BOX-ONE kućištem
• Certificiran prema EN 54-18 i EN 54-17

Tehničke specifikacije

• Proizvođač: Detnov
• Model: MAD-421-I
• Tip: Adresabilni modul sa 1 tehničkim ulazom i 1 relejnim izlazom
• Broj tehničkih ulaza: 1
• Tip ulaza: NO ili NC (konfigurabilan)
• Broj relejnih izlaza: 1
• Tip relejnog kontakta: C, NO, NC (beznaponski)
• Opterećenje releja: 1 A pri 30 V DC
• Broj adresa: 2
• Napajanje: Direktno sa adresabilne petlje
• Radni napon: 22–38 V DC
• Potrošnja u stanju mirovanja: < 300 μA
• Potrošnja u alarmu: < 3 mA
• Presjek priključnih provodnika: do 2,5 mm²
• Montaža: Zidna ili na DIN šinu
• Dimenzije: 100 × 82 × 23 mm
• Dimenzije sa priključnim klemama: 100 × 100 × 23 mm
• Materijal kućišta: ABS plastika
• Boja: Crvena
• Stepen zaštite: IP40
• Radna temperatura: -10 °C do +70 °C
• Relativna vlažnost: do 95% bez kondenzacije
• Standardi: EN 54-18 i EN 54-17

Primjena

Detnov MAD-421-I koristi se za:

• Nadzor protivpožarnih vrata
• Kontrolu ventila i presostata
• Upravljanje ventilacionim sistemima
• Upravljanje liftovima
• Aktiviranje sistema za odimljavanje
• Upravljanje elektromagnetnim bravama
• Integraciju sa drugim sigurnosnim i tehničkim sistemima
• Adresabilne sisteme dojave požara

Prednosti

• Kombinuje tehnički ulaz i relejni izlaz u jednom uređaju
• Ugrađeni izolator povećava pouzdanost sistema
• Nezavisno upravljanje ulazom i izlazom
• Podržava NO i NC kontakte
• Beznaponski relejni izlaz za upravljanje različitim uređajima
• Napajanje direktno sa adresabilne petlje
• Jednostavna montaža na DIN šinu ili zid
• LED indikatori za brzu dijagnostiku
• Certificiran prema EN 54-18 i EN 54-17 standardima

Kataloški broj: MAD-421-I
