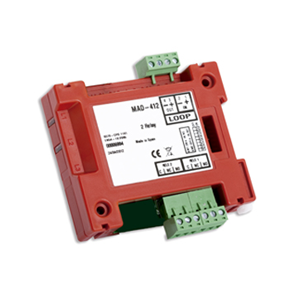

Detnov MAD-412 je adresabilni upravljački modul sa dva beznaponska relejna izlaza, namijenjen za upravljanje različitim uređajima u adresabilnim sistemima dojave požara. Modul omogućava kontrolu ventilacionih sistema, protivpožarnih vrata, liftova, elektromagnetnih brava, sistema za odimljavanje i drugih uređaja putem dva nezavisna relejna izlaza sa C, NO i NC kontaktima. Svaki relejni izlaz može se programirati i koristiti potpuno nezavisno, pružajući veliku fleksibilnost prilikom projektovanja sistema.

Modul koristi dvije adrese u adresabilnoj petlji – po jednu za svaki relejni izlaz – i napaja se direktno sa adresabilne petlje, bez potrebe za dodatnim napajanjem. Opremljen je LED indikatorom statusa, odvojivim priključnim klemama do 2,5 mm² te omogućava montažu na DIN šinu ili zid pomoću BOX-ONE kućišta. Certificiran je prema standardu EN 54-18.

Karakteristike

• Adresabilni modul sa dva relejna izlaza
• Dva nezavisna beznaponska relejna kontakta (C, NO, NC)
• Svaki izlaz koristi zasebnu adresu u petlji
• Napajanje direktno sa adresabilne petlje
• Nepolarizovano povezivanje
• LED indikator statusa
• Odvojive priključne kleme do 2,5 mm²
• Montaža na DIN šinu ili zid
• Kompatibilan sa BOX-ONE kućištem
• Certificiran prema EN 54-18

Tehničke specifikacije

• Proizvođač: Detnov
• Model: MAD-412
• Tip: Adresabilni modul sa 2 relejna izlaza
• Broj relejnih izlaza: 2
• Tip kontakta: C, NO, NC (beznaponski)
• Opterećenje releja: 1 A pri 30 V DC
• Broj adresa: 2
• Napajanje: Direktno sa adresabilne petlje
• Radni napon: 22–38 V DC
• Potrošnja u stanju mirovanja: < 300 μA
• Potrošnja u alarmu: < 3 mA
• Povezivanje: Dvožično, bez polariteta
• Presjek priključnih provodnika: do 2,5 mm²
• Montaža: Zidna ili na DIN šinu
• Dimenzije: 100 × 82 × 23 mm
• Dimenzije sa priključnim klemama: 100 × 100 × 23 mm
• Materijal kućišta: ABS plastika
• Boja: Crvena
• Stepen zaštite: IP40
• Radna temperatura: -10 °C do +70 °C
• Relativna vlažnost: do 95% bez kondenzacije
• Standard: EN 54-18

Primjena

Detnov MAD-412 koristi se za:

• Upravljanje ventilacionim sistemima
• Upravljanje protivpožarnim vratima
• Upravljanje liftovima
• Aktiviranje sistema za odimljavanje
• Upravljanje elektromagnetnim bravama
• Aktiviranje signalnih uređaja
• Integraciju sa drugim sigurnosnim i tehničkim sistemima
• Adresabilne sisteme dojave požara

Prednosti

• Dva nezavisna relejna izlaza u jednom modulu
• Svaki izlaz ima zasebnu adresu za potpunu kontrolu
• Beznaponski relejni kontakti za upravljanje različitim uređajima
• Napajanje direktno sa adresabilne petlje
• Nepolarizovano povezivanje za jednostavniju instalaciju
• Jednostavna montaža na DIN šinu ili zid
• LED indikator za brzu dijagnostiku
• Certificiran prema EN 54-18 standardu
• Pouzdan rad i dug vijek trajanja

Kataloški broj: MAD-412
